Sm-Fe系合金を超急冷法により、微細結晶粒を有する粉末にし、窒化処理を施したSmFeN系磁石粉末を、樹脂で結合させた等方性ボンド磁石です。

等方性ボンド磁石としては、世界最高レベルの磁気特性(BH)max=112 kJ/m3と優れた耐食性および熱安定性を示します。

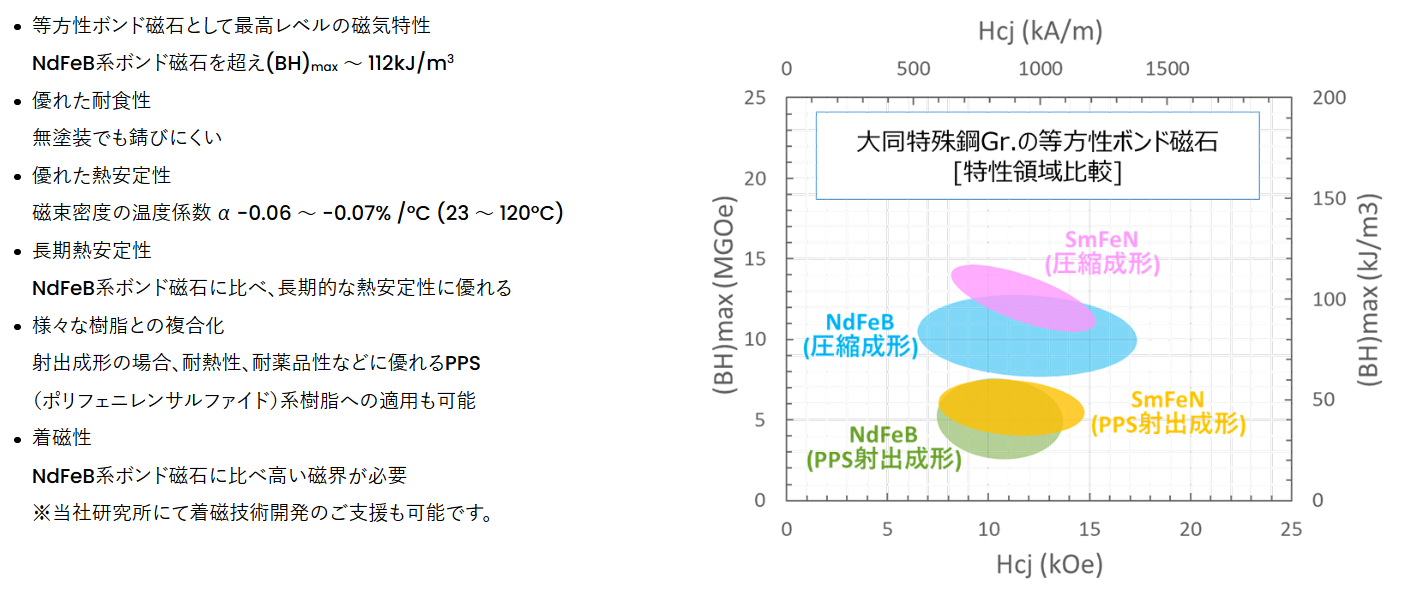

等方性SmFeNボンド磁石の特徴

原料粉
大同特殊鋼(株)のオリジナル製法によるものです。
等方性ボンド磁石として最高レベルの磁気特性
NdFeB系ボンド磁石を超え(BH)max ～ 112 kJ/m3
優れた耐食性
無塗装でも錆びにくい
優れた熱安定性
磁束密度の温度係数α -0.06%/℃ ～ -0.07 %/℃(23～120℃)
長期熱安定性
NdFeB系ボンド磁石に比べ、長期的な熱安定性に優れます。
着磁性
NdFeBボンド磁石に比べ、高い磁界が必要

製造工程

射出成形と、圧縮成形による2つの成形方法があります。

射出成形品

射出成形品とは磁粉末と高性能樹脂を配合したコンパウンド原料を射出成形したものです。射出成形は形状の自由度が高く、部品との一体成形も可能です。

射出成形磁石

他部材や高機能樹脂と一体成形した磁石組立品

射出成形品の特徴

  1. 等方性磁石としては最高レベルの磁気特性を有しています。
  2. 等方性のため、着磁方向を自由に選ぶことができます。特に多極着磁には有利です。
  3. 射出成形は寸法精度が良く、量産性が優れています。
  4. 薄肉品(Min0.3mm)、複雑形状のものが製造できます。*
  5. バックヨーク・ハブ・シャフトなどの金属、又は、他の樹脂などに一体成形による製造が可能です。
  6. 樹脂の配合率が高く、錆びにくいため無塗装でご使用できます。

*形状により肉厚0.3mmの製造が困難な場合がありますのでご相談ください。

圧縮成形品

圧縮成形品とは、磁粉末と樹脂を混練したコンパウンドを成形したものです。射出成形品よりも更に高い磁気特性を有します。

圧縮成形磁石

圧縮成形品の特徴

  1. 等方性磁石としては最高レベルの磁気特性を有しています。
  2. 等方性のため、着磁方向を自由に選ぶことができます。特に多極着磁には有利です。
  3. 製品に適した塗装により、優れた防錆性能を発揮します。

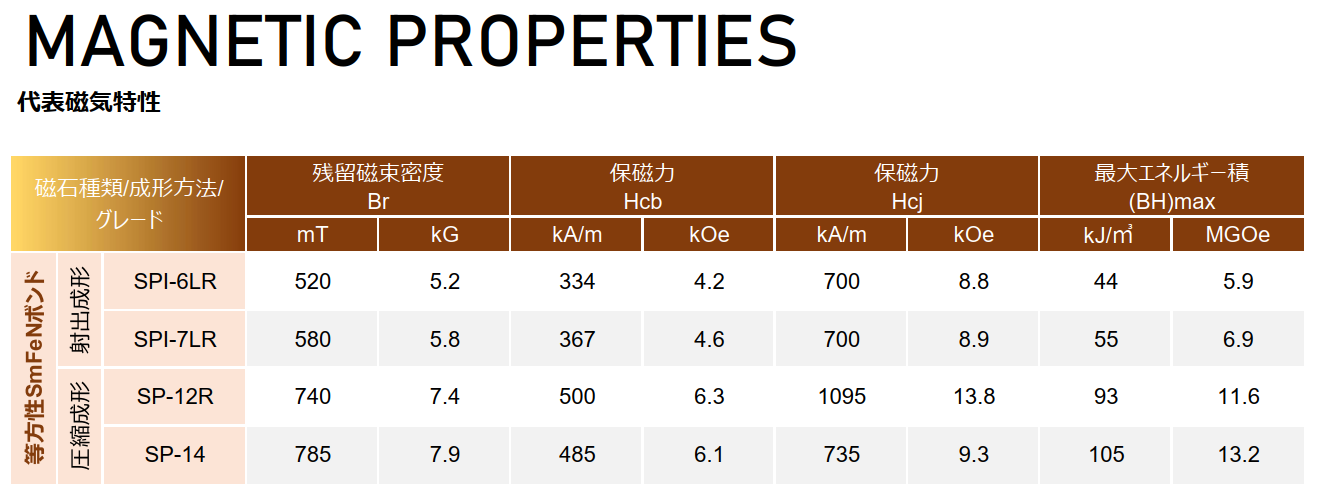

磁気特性

磁気特性



圧縮成形品

SP-14 SP-14L
残留磁束密度
Br		 mT 750～820 750～830
(kG) (7.5～8.2) (7.5～8.3)
保磁力
HCB		 kA/m 450～520 430～510
(kOe) (5.7～6.5) (5.5～6.4)
保磁力
HCJ		 kA/m 670～800 550～670
(kOe) (8.5～10.0) (7.0～8.5)
最大エネルギー積
(BH)max		 kJ/m3 98～112 98～112
(MGOe) (12.4～14.0) (12.4～14.0)
Bの温度係数 % / ℃ -0.05～-0.07
成形方法 圧縮成形
  • この表の特性は弊社標準テストピースによる測定値で保証値ではありません。
  • その他データに関してはお問い合わせ下さい。
  • この記載内容は予告なく変更することが有ります。

耐食性

塗装の種類 形状 保持時間
96Hr 192Hr 300Hr 500Hr 1000Hr
塗装無し ø21×ø19×7 ◎ ◎ ◎ ◎ ◎
電着塗装 ø21×ø19×7 ◎ ◎ ◎ ◎ ◎

錆の程度

  • 錆発生無し：◎
  • 点錆：○
  • 全面錆：×

湿潤試験後の外観

湿潤試験条件
80℃×95%RH×300Hrs
試験サンプル形状
ø21×ø19×7.0

塗装

ご使用頂く環境下によっては防錆塗装(表面処理)が必要であり、ダイドー電子では用途に合わせた塗装を致します。

※詳細についてはご相談ください
